如何测量西玛电机绝缘电阻?

内容简介:西玛电机绕组短路和绕组接地故障的检查方法,这两种故障在设备维护中很常见,电工必须掌握它们的评估方法。西玛电机运行一段时间,突然断路器跳闸,或逆变器和伺服报告异常电流。在这种情况下,有时会不小心打开并再次运行,这将对逆变器或伺服控制板造成严重后果。
如何测量西玛电机绝缘电阻?

西玛电机绕组短路和绕组接地故障的检查方法,这两种故障在设备维护中很常见,电工必须掌握它们的评估方法。

如何测量西玛电机绝缘电阻?

当电机绕组短路或绕组对地短路时,会出现以下两种现象:

一旦第一种电机类型接通,断路器立即跳闸并发出“砰”的声音,或者逆变器和伺服立即关闭,并报告异常电流;

第二种西玛电机运行一段时间,突然断路器跳闸,或逆变器和伺服报告异常电流。在这种情况下,有时会不小心打开并再次运行,这将对逆变器或伺服控制板造成严重后果。

如果出现上述两种现象,如何检查电机绕组的绝缘?下面我们用兆欧表检查电机绕组的绝缘:

第一步是正确选择其电压和范围

兆欧表不能随意使用,应根据其测量设备的电压进行选择。通常使用500V至100V以下的电气设备或电路,使用500V 100MΩ及以上兆欧表,然后测量电机绝缘电阻,使用500V 100MΩ兆欧表。

第二步兆欧表自检

测量前,高阻表应进行开路测试,然后在两米长的线路(L和E)上进行连接测试。指针应该指向“∞“(无穷大)在开路实验中,如图2所示

当两个表引线直接连接到实验时,指针可以振荡到“0”,表明兆欧表处于正常工作状态。如图3所示

第三步是提前检查发动机准备情况

测量西安西玛电机绕组绝缘前,切断主电源,挂好检修线,以免触电。取下电机的三相电源线并做好恢复标记,取下电机端子中的连接器(必须取下连接器,否则无法测量相绕组的读数)。如图4所示

发动机检查前的准备图4

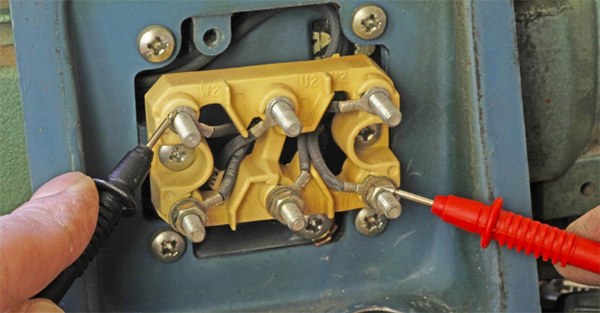

第四步是检查电机相间绕组的绝缘

检查西安西玛电机相绕组的绝缘(检查相之间的绝缘)

在正常工作条件下,两相绕组间绝缘电阻的电阻值应为“∞“(无穷大),如果小于0.5MΩ,则表示西安西玛电机绕组受潮或绝缘电阻很差,绕组短路,如图6所示

在正常工作条件下,同相电阻值应为“0”。

按照步骤4检查U1-W2、V1-U2、W1-V2、U1-U2、V1-V2和W1-W2。

步骤5:如果三相绕组之间的绝缘良好,则进行接地测试。试验方法为:兆欧表的一端(L)连接到三相绕组引出线的一端,另一端(E)接触电机金属外壳或不生锈的电机金属外壳的铭牌。使用高阻表检查电机接地点。具体操作方法如图7所示。

相与地之间的绝缘电阻测量

小于0.5MΩ表示西安西玛电机绕组潮湿或绝缘电阻不良;如果兆欧表指针为零,则表示相绕组存在对地短路点。根据步骤5检查三相绕组U、V、W。
