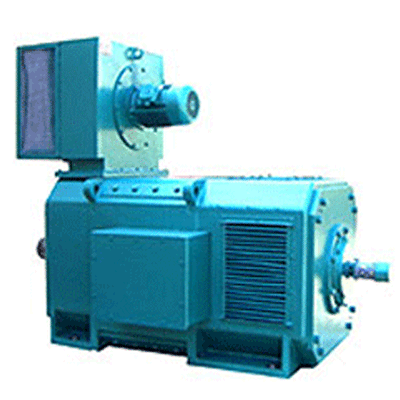

ZDT2系列直流电机

西安泰富西玛ZDT2系列直流电机概述
      西安泰富西玛电机开发的ZDT2系列直流电动机是在我厂Z系列中型直流电动机的基础上，采用最新技术设计制造的新产品，专用于制糖压榨机轧辊驱动。本系列电机的性能，外形安装尺寸及技术要求均符合国家标准（GB）和国际电工委员会标准（IEC）。电机各部分机械尺寸，公差符合国际标准化委员会标准（ISO）。

西安泰富西玛ZDT2系列直流电机使用条件：
      1、西安泰富西玛ZDT2系列直流电机可以安装在环境比较恶劣的场合，但必须选择正确的冷却方法和防护等级，以保持电机内部的清洁。
      2、ZDT2系列电机的冷却空气中不应含有酸、碱等对电机的绝缘和换向性能有损害的气体。
      3、ZDT2系列电机适应于湿热带地区使用，环境空气温度不超过40℃。
      4、ZDT2系列电机的供电电源采用静止整流电源，也可采用直流发电机电源。

      5、当电动机采用静止整流电源供电时，整流器的脉波数不应小于6。在额定基速，额定电压和额定负载电流下，电源的峰值波纹因不超过10%，允许不外接平波电抗器。

西安泰富西玛ZDT2系列直流电机冷却方式和结构，安装型式：
      西安泰富西玛ZDT2系列直流电机的防护等级根据GB/T4942.1和IEC34-5《电机外壳防护分极》标准，外客防护等级有IP23和IP44两种。电动机冷却方式根据GB/T1993和IEC34-6《电机冷却方法》标准，有IC06、IC17和IC37三种，本系列电动机标准形式的冷却空气入口在电机传动端（非换向器端）。
      本系列电动机的安装型式符合GB997和IEC34-7《电机结构及安装型式代号》。标准IM1001端盖式轴承。底脚安装，圆柱形单轴伸。可派生IM1002端盖式轴承，底脚安装，圆柱形双轴伸。
      电动机出线盒位置从传动端（非换向器端）试之在机座的右侧（即正盒）。如果用户要求出线盒置于机座的另一侧，订货时注明反盒。电动机基本出轴为单轴伸，面对出线盒（正盒）出轴方向为左出轴。如果用户需要也可以制成双轴伸。转轴的基本旋转方向从换向器端视之为逆时针旋转。电动机的传动方式为弹性联轴器联接。

西安泰富西玛ZDT2系列直流电机产品性能：
      1、本系列电机的定额为连续工作方式SI。
      2、本系列电机的标准额定电压为440V，520V两种，也可派生出其他等级的电压，需要在订货时商定。
      3、本系列电动机的基本励磁方式为他励，励磁绕组有四个引线端子，分为两组，两组串联时励磁电压为220V，其他励磁电压等级可在订货时商定。
      4、本系列电动机的短时过载能力：基速过载能力为2.5倍的额定电流，高速过载能力为1.8倍的额定电流。
      5、电流变化率（di/dt）允许达200倍额定电流/秒。
电动机的附件：
      根据用户的需要电动机可以设计成能附装测速发电机、脉冲发生器、离心开关以及制动器等的结构形式，具体要求可以与本厂协商。
      注：技术数据表中的规格、功率和弱磁调速范围等仅供参考，为了不断地采用新技术，新材料，表中的数据会有变动。

西安西玛电机质量保证
      西安西玛电机（集团）股份有限公司是国内专业生产大中型、高低压、交直流电机的大型企业，是集电机设计制造、电气控制、机械加工、模具、铸造、运输等自动化、成套工程为一体的系统化动力系统提供商。产销规模在全国电机行业中名列前茅，连续7年保持了高速增长的发展态势。并已在2004年入围中国机械行业500强，2005年中国电器工业排名第58位。1995年率先在行业取得了ISO9001-1994质量体系认证，2005年8月通过了中国质量认证中心（CQC）的ISO9001-2000质量体系认证。2006年5月通过了ISO14000环境管理体系和OHSAS18000职业健康安全管理体系认证，同时又通过欧洲“CE”，美国“UL”和国家安全强制性“CCC”认证，质量信誉AAA等级企业。主导产品先后或得“部、省、市名牌产品”及“西安市免检产品”，“中华之光名牌产品”等荣誉称号。
      为了提高各类机电产品质量，加强售前售后服务，让顾客放心满意，西玛电机坚决执行机械工业部机床工具行业科研设计院所八个单位“质量保证声明”，认真贯彻落实声明中各项条款，并严格按ISO9001:2000质量管理体系各项规章制度，保证做到：
      一、认真贯彻执行国家有关标准，严格按标准货合同技术要求制造、检查所生产的产品，不合格不出厂。
      二、产品测量基等各类成品份产品总装，联机调试完工后，装配人员对其进行72小时运转考机后方可交检：严格按过有关标准进行跑核试验和可靠性试验，以调高新产品可靠性，消除早期故障。
      三、在正常销售条件下，上述成台份产品严格按期交货。功能部件保证在三个月内供货，特殊情况可以提前交货。如发生延期，按质量上台阶“九七”新举措实施赔偿。
      四、顾客在使用产品过程中，如发现质量问题，在接到顾客通知后，保证在24小时答复，需现场服务的，48小时内启动，并做到故障不排除维修人员不撤离。
      五、产品出厂，技术文件完备。凡属产品质量问题，一律三包维修，产品维修仍达不到出厂要求，产品包退包换。
      六、西玛电机产品一经出售终身成本费保修。

西安泰富西玛ZDT2系列直流电机订货须知
      1、订货前请先查阅西玛电机产品样本，确定所需产品的型号规格等数据，尽可能选择样本所列的标准规格产品。在订货合同中请注明电动机的 型号、功率、电压、旋转速度、激磁方式、激磁电压及结构安装形式等数据，如ZDT2-450-3 500KW 440V 650r/min 他励220V，卧式带底脚或IMB3。
      2、对电机产品有特殊要求时，如双轴伸、出线盒位置反盒、转轴逆向旋转等均需在合同中明确注明。
      3、如所需品种规格在西玛电机样本所列之外，或另有其他特殊要求时，经双方协商同意后签订合同或试制协议书。
      4、各类产品除电动机的轴伸键外，所有附件均不在供应范围内，用户如需附件或备件，例如电刷、刷握等，请事先在合同中注明所需的附件或备件的名称与数量。
