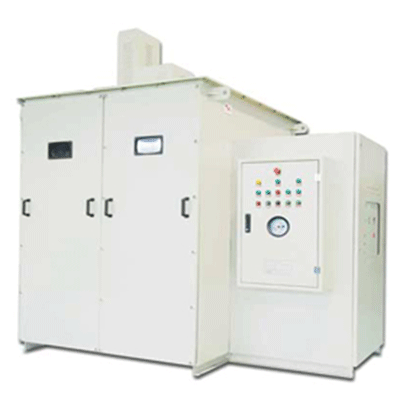

SYQ8系列全封闭型液体电阻起动柜

泰富西玛电机SYQ8系列全封闭型液体电阻起动柜工作原理
      对于绕线式异步电动机来说，当电网电压及频率不变时，在转子回路中串入随电动机转速增加而相应减小的起动电阻后，一方面可以减小起动电流，另一方面又可以始终获得较大的起动转矩。泰富西玛电机SYQ8系列液体电阻起动柜就是利用这一原理来起动的，以特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极将电阻星型连接后串入电机转子回路中，起动柜接到电机起动信号时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使（串入转子回路的）液体电阻由大到小作无极变化，当电阻变化到最小时，短接接触柜闭合，使电机转子星点直接短接，从而使电机低电流大转矩平滑起动。

泰富西玛电机SYQ8系列全封闭型液体电阻起动柜主要性能特点
      柜体和水箱采用全封闭结构，采取了完善的密封措施，很好地避免了电解液的过快蒸发，延长了起动柜的使用时间，大大降低了检修频率；
      特别适合在年降水量不足200毫米的干旱少雨气候环境中长时间运行；
      配备循环泵，设有独特的自循环冷却系统，使水箱内产生的热量在短时间内经循环系统迅速散发；
      特别适合在一定时间内需要连续多次起动的场合使用；
      用蜗轮蜗杆升降机作为传动机构，传动平稳、可靠、无噪声；
      起动性能远优于频敏变阻柜、油浸变阻柜、铸铁电阻等起动柜；
      起动电流小：小于电机额定电流的1.3倍；
      可连续起动5～10次；
      平滑起动：对设备无机械应力冲击，可延长机械设备及电机的寿命；
      可低压起动：6千伏电机5.5千伏、380伏电机340伏可顺利起动；
      柜体结构精良、可靠，全部操作自动化，安装、维护方便。

泰富西玛电机SYQ8系列全封闭型液体电阻起动柜符合标准
      低压成套开关设备和控制设备：GB7521.1-1997 IEC439-1:1992；
      SYQ型液体电阻起动柜：Q/XWZ2-2000。

泰富西玛电机SYQ8系列全封闭型液体电阻起动柜使用环境条件
      周围空气温度：（－25～＋50）℃；
      相对湿度：≤90％；
      海拔高度：≤2000米；
      安装场所：无显著摇动和冲击振动；无腐蚀性气体；
      安装倾斜度：≤5％；
      电源要求：三相四线交流380Ｖ±10％ 10A；
注：若有特殊使用条件，请在向泰富西玛电机订货时与制造商申明、协商。

转载请说明来自西安泰富西玛电机（西玛电机集团）官方网站：http://www.taifuximadianji.com/peitaodiangui/peitaodiangui_qidonggui359.html

SYQ8系列全封闭型液体电阻起动柜——西安泰富西玛电机技术参数

起动器型号	适配电机功率（kW）	起动时间（s）	起动温升（℃）
SYQ8-0.6	380～570	20	≤5
SYQ8-1	570～1000	20～25	≤8
SYQ8-2	1000～2500	20～30	≤10
SYQ8-3	2500～3500	25～35	≤10
SYQ8-4	3500～4500	35～50	≤15
SYQ8-6	5500～6500	45～75	≤15
