你知道高压电机线圈是怎么制造出来的吗?

内容简介:高压电机线圈的制造是一个非常繁琐的过程。即使使用自动化设备,某些流程也必须生产工人手动进行完成,接下来西安西玛电机车间工人为大家分享一下关于高压电机线圈是的制造工艺,希望能对大家有所帮助。
你知道高压电机线圈是怎么制造出来的吗?

      高压电机线圈的制造是一个非常繁琐的过程。即使使用自动化设备,某些流程也必须生产工人手动进行完成,接下来西安西玛电机车间工人为大家分享一下关于高压电机线圈是的制造工艺,希望能对大家有所帮助。
你知道高压电机线圈是怎么制造出来的吗?

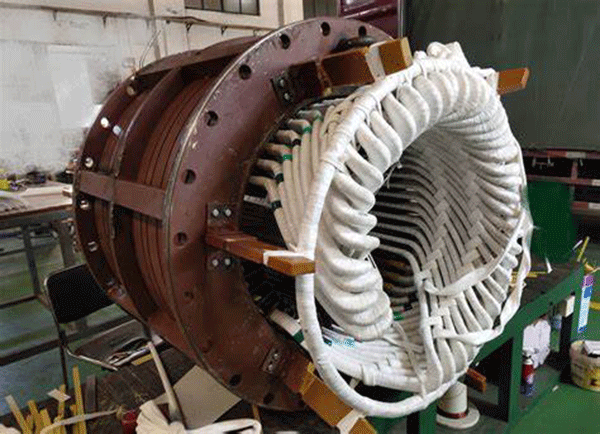

      高压电机的线圈位于绕组中,在运行过程中受到电磁力的作用。如果在输出端突然短路(电流没有通过电气设备直接连接到电源的两极),电磁力就会增加10倍。高压电机是指额定电压在1000V以上的电机,常用电压为6000V和10000V。由于外部电网不同,也有3300V和6600V的电压等级。高压电机的优点是高性能和高抗冲击性。缺点是惯性大,起动和制动困难。如果高压电机的线圈与槽壁接触不良,也会发生电容放电,导致电腐蚀(解释:指衰变、消失)、腐蚀等),立式电机还必须防止导线下沉。因此,定子绕组(组成:定子铁芯、定子绕组和机座)也必须采取可靠的紧固措施(指针指向问题的解决)。

      1、高压电机槽内杆件及其附件所吸收的电磁力:铁芯槽内杆件所受的电磁力与上、下杆件电流和杆件在槽内长度的乘积成正比,与定子成反比(组成:定子铁芯,定子绕组和机架)槽宽。高压电机是指额定电压在1000V以上的电机,常用电压为6000V和10000V。由于外部电网的不同,也有3300V和6600V的电压等级。高压电机的优点是性能高、抗冲击能力强。缺点是惯性大,起动和制动困难

      定子(组成:定子铁芯、定子绕组、机座)用槽楔固定在线槽内,并用弹性波纹条覆盖。槽的底部和中间层由由衬垫制成的半导体兼容材料组成。将导线插入槽中后,必须对其进行压制和硬化处理。它是用填料固定的。在导线展开并涂上半导体填料之前,应涂上一层薄薄的衬里。插入下部线材后,填充间隙并嵌入上部线材。线材压入槽内后,应进行养护,用对边楔紧,边用“斜形扩槽”法拧紧。也就是说,当铁芯压入时,每叠有一定长度(300至500 mm)时,就会堆叠一部分带有扩大槽的铁芯。线圈插入槽中后,半导体楔片被驱动到槽的侧面。这种结构不需要固化。

      2、高压电机定子(组成:定子铁芯、定子绕组和机座)绕组端部附件:在大型高压高速电机中,端部一般较长,因此受到较大的机械力。绕组端部必须在轴向、径向和切向上牢固固定。定子线棒的槽可以用梳状板或斜楔绝缘块固定。

      西安西玛电机高压电机主要有6KV,10KV的高压三相异步电动机,产品类型有绕线型、鼠笼型,以及风机专用高压电机和磨煤机专用高压电机等,欢迎选购。
