西安西玛高压电机定子线圈接地故障案例解析。

西安西玛高压电机定子线圈接地故障案例解析。

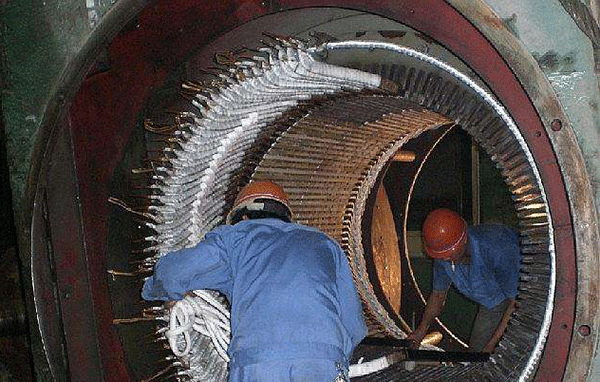

1、事故过程

      工厂高温风机YKK630-6、6KV、1400KW、F级、F1M号，午夜时，F1M 6KVI段所有西安西玛高压电机均启动，电动保护装置上显示“压力损失”。各高压电机驱动正常。F1M运行时，PT柜电压二次侧主开关ZK5（规格C45N3P/3A）运行。当时，振动筛上的F1M一次和二次电路正常。之后，即使ZK5改为6a，也不会跳闸。各电机运行正常。
      第二天下午1:00原料磨风机电机B2M启动时，安装在B2M平台上，B2M反负荷侧电机定子绕组测量仪每相绕组共进行6次温度测量。尤其是在B2M启动时，由于磁场干扰，无法运行，因此在正常运行前，只需解锁仪表和B2M联锁即可。

      下午2点后，f1 mc相的定子温度为82°C，大大高于其他两相20°C的温度。在f1m仪器监控柜中，取下c相铂热电阻丝头，用万用表测量高达134Ω的电阻。这表明电机的C相定子温度过高。接线时，监控柜发出声音，温度表通过接线切断F1M。停止后，重启F1M将激活6KVI段总线上的所有高压电机。“压降”保护再次激活，PT柜内的高压保险丝断相。测量西安西玛高压电机F1M的定子绕组接地后，检查盖子，确保定子绕组在槽中接地。

2、事故分析及经验教训

      1、当第一台PT柜ZK5跳闸时，说明F1M有接地故障，但振动台电压只有2500V，定子出线端仅有三个F1M，各相的绝缘电阻无法比较。西安西玛高压电机启动过程中产生的高压使故障点放电至接地，并使6 kvi分段母线（采用母线中性点不接地系统）升高两相的相电压。在电压互感器的二次侧也感应到高电压，使ZK5过流跳闸。当一相完全接地时，一相的相电压为零，另两相的电压为正常值的√3（-）。因此，PT柜的高压保险丝熔断。

      2、F1M的绝缘等级为F，但最高允许温度为155°C。但是，如果电机发热，机器将停止检查。在修理电机的过程中也证实了这是电机定子过热的迹象。电阻温度传感器与事故点有一定距离，显示的温度不是故障点的最高温度。电动机运行时，手动测量每相铂热电阻是危险的，但如果在铂热电阻电路中插入6千伏的高压击穿，将造成人员伤亡。必须绝对禁止此操作。

      3、本次事故前后B2M电机定子绕组温度测量仪无异常。这可能是由于F1M上的轻微接地造成的干扰，也与温度计箱的安装位置有关。

      4、由于旋转电机的结构和技术特点，冲击电阻很低，远低于同一电压等级的变压器。这是因为西安西玛高压电机绕组不像变压器那样浸入油中，而是由固体介质绝缘；在制造过程中可能会损坏绝缘层或空隙。其他均衡意味着均衡电压分布。特别是大容量单圈电机的匝间容量小，不能用来改善浪涌电压分布，因此电机主绝缘的冲击系数非常接近1（变压器的冲击系数为2-3）。电机绝缘在运行过程中易受湿气影响，被灰尘和臭氧污染，也受机械力（振动、短路电流力、热膨胀和收缩）的影响。电机绝缘（如支架），特别是从槽中出来的电线，在施加电压后，由于电场非常不均匀，可能会轻微损坏，绝缘可能会老化并导致故障。在事故期间，电动机没有破坏性的运转。事故的原因是电动机本身。
