一台进口高压电机集电环维修案例。

一台进口高压电机集电环维修案例

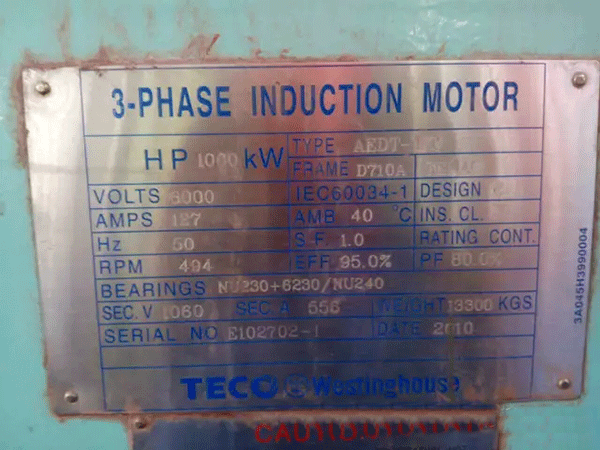

      一台1000KW的进口高压电机，使用6年后进行常规检查、维护，拉运回厂维修。附电机铭牌如下：
一、故障描述

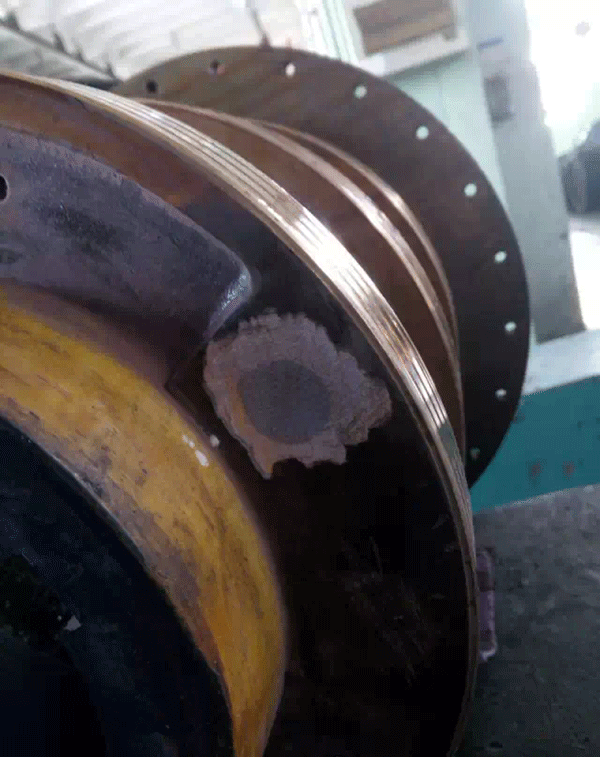

      电机解体过程中，需要拆卸集电环，发现集电环一相的导电杆断裂，如下图：

二、问题分析

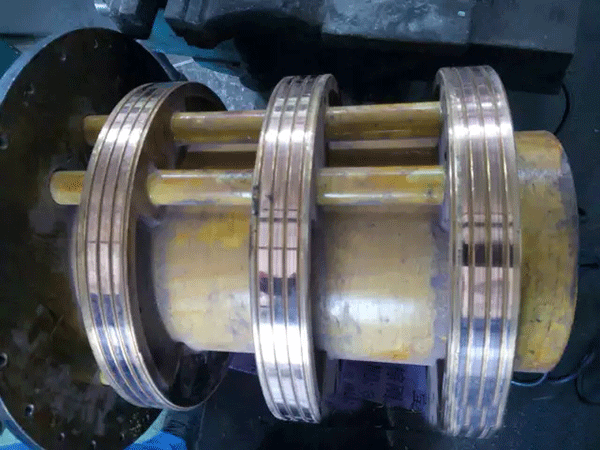

      分析整个进口高压电机集电环的结构，导电杆是通过与集电环丝扣连接，再在集电环端面焊接，与里面集电环连接的导电杆经过外面的集电环，采用穿过绝缘管的方式，绝缘管内径20mm,导电杆直径17mm，导电杆与绝缘管之间的空隙没有填充物。

      可以判定进口高压电机集电环导电杆的断裂，主要是由于振动原因引起的。由于导电杆与绝缘管之间的空隙没有填充物，电机运行过程中引起导电杆振动，可以看到断裂的导电杆是最长的一根，振动幅度最大。

三、故障处理

      给进口高压电机制作新的导电杆，与集电环端部丝扣连接，端面使用银铜焊条焊接，同时在所有的导电杆与集电环间隙填满绝缘材料。
