浅谈高压电机线圈的绝缘绕组及绝缘故障。

内容简介:缠绕过程应确保绕组带与绕组之间的最大密封,防止它们之间形成空气间隙,这将影响最终的浸渍和固化效果,甚至导致电机的放电,影响西安西玛高压电机的性能。
浅谈高压电机线圈的绝缘绕组及绝缘故障。

      与普通电机绕组相比,高压电机线圈的制造工艺更为复杂:成型线圈外侧必须缠绕几层云母带,然后是低电阻和高电阻。接下来西安泰富西玛电机技术人员和大家聊一聊关于高压电机线圈的绝缘绕组及绝缘故障。
      云母带的粘接方法有三种:纯手工、半自动和全自动。在云母带的绑扎过程中,必须满足云母带厚度均匀、松紧均匀、无破损的基本要求。最好是消除各种人为因素的影响。相比之下,在半自动和手动操作中,无论是堆垛的一致性还是张力的大小,都存在一些不确定因素。

      线圈缠绕过程应确保绕组带与绕组之间的最大密封,防止它们之间形成空气间隙,这将影响最终的浸渍和固化效果,甚至导致电机的放电,影响西安西玛高压电机的性能。

      还应强调的是,绕在线圈直边的低阻带和绕在槽位的高阻带在加强绝缘的同时防止电晕的发生,要保证绕组带不受损坏。

      1、高压电机线圈的腐蚀特点

      一般来说,高压电机线圈不容易出现质量问题,但在足够的运行时间和内外部环境的影响下,也会出现绝缘的腐蚀和老化问题。从高压电机定子绕组线圈主绝缘击穿的角度出发,线圈主绝缘的腐蚀损伤大致可分为两种情况:一种是从外到内的腐蚀,通常称为外腐蚀,另一种是由内到外的腐蚀,通常称为内腐蚀。

      2、外部腐蚀损伤介绍

      在西玛电机运行期间,由于其端部绕组的振动,线圈在定子铁芯槽和槽楔、线轴垫片、端部垫片和扎线中的电磁力的影响下不强。电缆松动脱落,造成线轴、系绳与间隔棒之间的摩擦和电晕腐蚀,电晕腐蚀是由抗卤素半导体清漆和皮带的损坏引起的,槽和端部线圈的主绝缘层因此坍塌。

      高压电机运行时,定子铁心内的铁屑等导电异物被吸引到线圈的主绝缘表面,在电磁感应和电磁力的作用下旋转,磨损线圈的主绝缘。

      油渗入绕组进入运行环境会降低绝缘层和导体分层绕组的整体绝缘强度,并导致长期运行后出现对相短路和对定子绕组短路等错误。

      压入定子铁芯时,如果硅钢片叠层不干净,或定子铁芯通风槽钢及端部未压装固定,电机在运行过程中振动,磨损绝缘,最终导致主线。绝缘层坏了。

      3、线圈腐蚀

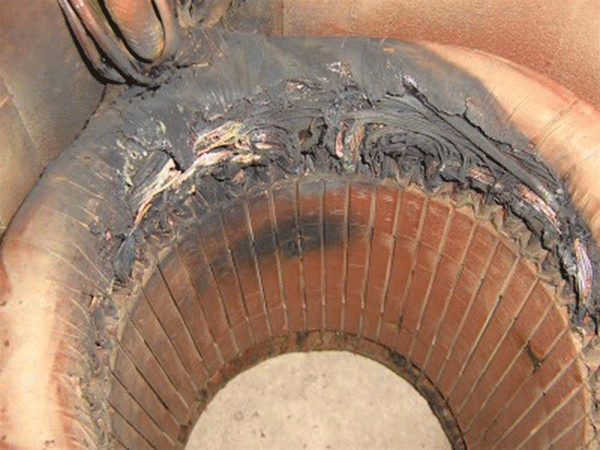

      内部腐蚀现象是线圈的内部绝缘变白并逐渐膨胀。然后,将绝缘层烧成凹陷,大量绿色粉末堆积,从而加速导线股与主绝缘层之间的腐蚀破坏,直至主绝缘层坍塌。此外,温度过高引起的热老化是导致内部腐蚀的重要因素。

      以上就是西安泰富西玛电机技术部工作人员为广大新老客户分析总结的关于高压电机线圈的绝缘绕组及绝缘故障处理方法及经验,一般来说,西玛高压电机线圈不容易出现质量问题,但在足够的运行时间和内外部环境的影响下,也会出现绝缘的腐蚀和老化问题。
