引子

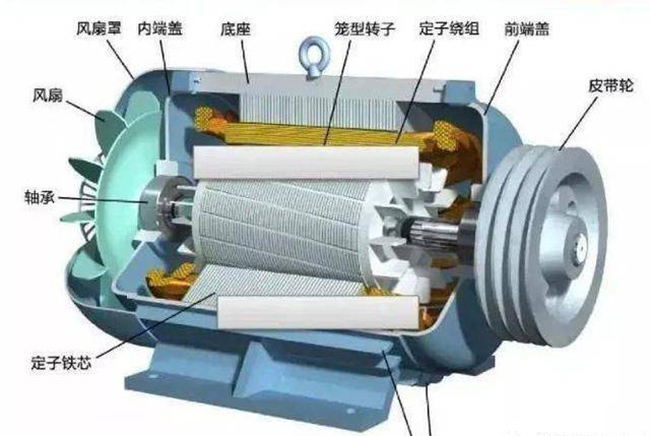

西安泰富西玛电机生产的低压笼型三相异步电动机的结构型式主要是指电动机外壳的保护等级、冷却方式和安装方式。在选择西玛电机之前，重要的是要详细了解其运行环境，以便选择符合环境要求的电机结构。使用环境主要是指电机运行地点的高度、环境空气温度、环境空气的相对湿度，以及是否存在爆炸性环境。



一般来说，西玛电机应在以下环境条件下满负荷正常运行：海拔1000米。作业现场最高环境空气温度超过40℃，最低环境空气温度为-15℃。运行最潮湿月份的平均最高相对湿度为90%，该月的平均最低温度不高于25℃。如果电机运行场所的环境条件不能满足上述要求，如高温、高湿度、盐雾、霉菌环境、高海拔、低温环境、户外、海洋环境和爆炸危险环境等，电机的类型、，防护冷却结构型式和各种电气特性的额定参数应按照国家有关标准精心选择，以确保电机安全可靠运行。

低压笼型转相异步电动机保护等级概述

低压笼式三相异步电动机的保护类型代码为IPXX：该代号由字母IP和两个代表保护级别的识别号组成。第一位数字表示西玛电机的保护性能，通过防止人体接触或接近外壳内的活动部件和旋转部件，防止固体异物进入电机。0：没有保护，没有专门的保护。

1：可以防止直径大于50mm的固体异物进入外壳，防止人体大面积（如手）意外接触外壳内的生活或移动部件，但不能阻止有意识地接触这些部件。

2：可以防止直径大于12mm的固体异物进入外壳，防止手指接触外壳内的活动或移动部件。

3：可防止直径大于2.5毫米的固体异物进入外壳，厚度（或直径）大于2.5米的工具、金属等可防止活体或活动部件接触外壳内部。

4：可以防止直径大于1mm的固体异物渗入外壳，防止工具、金属等接触厚度（或直径）大于1mm的外壳内部的活动或移动部件。

5：可以防止灰尘渗透到影响产品正常运行的程度，并完全防止与外壳内的活动或移动部件接触。

6：完全防止灰尘穿透，并完全防止与外壳内的活动或移动部件接触。第二个数字代表：防止电机进水造成的有害影响，代表西玛电机的防水性能。0：没有保护，没有专门的保护。

1：防滴落，垂直滴落不能直接进入产品内部。2:15°防滴，在与管道线成15°角的范围内，没有水滴可以直接进入产品内部。3：防滴水，与水管线成60°角范围内的水不能直接渗入产品内部。4：防喷涂，任何方向的喷涂都不得对产品产生任何有害影响。5：防喷水，任何方向的喷水都不得对产品产生有害影响。6：强烈的波浪或强烈的喷水不应对产品产生有害影响。7：防浸泡，产品应在规定的时间和压力下浸泡在水中，进水量不得对产品产生任何有害影响。8：潜水时，产品应在规定压力下长时间浸泡在水中，进水量不得对产品产生任何有害影响。

1.2低压笼型三相异步电动机保护等级的分类和选择

低压笼型三相异步电动机的外壳保护类型分为几个级别，以防止人员接触、固体异物渗入电机内部和水渗入电机内部。一般可分为开放型、保护型、封闭型、密封型和防爆型。

1） 开放式，主要为IP11和IP22保护型电机。除了必要的支撑结构外，电机对旋转部件和带电部件没有特殊保护。它是一种无保护的电机，散热良好，价格低廉，只能在清洁干燥的环境中使用。

2） 防护等级，主要是IP23防护等级的电机，电机底座两侧有通风口，散热良好，防止固体异物和滴水从上方进入电机。适用于相对清洁和干燥的环境；防护电机根据其通风和防护结构的不同分为网状：电机的通风口覆盖有穿孔的盖子，使电机的旋转和活动部件不能与外部物体接触。防滴落：电机通风口的结构可以防止垂直下落的液体或固体直接进入电机内部。防溅：电机通风的结构可以防止液体或固体在100度角范围内的任何方向上垂直连接。

3） 封闭式，电机防护等级主要为IP44和IP54，电机外壳内的旋转和生活部件需要必要的机械保护，以防止意外接触，但不会显著阻碍通风。外壳的结构可以防止外壳内外的空气自由交换，但不需要完全密封；底座上没有通风，散热能力较差。它可以防止小型固体异物和飞溅的水从任何方向进入电机内部，使其适合在恶劣环境中使用；示例：IP44标记的电机可以防止大于1mm的固体异物穿透，同时防止飞溅的水。带有IP55和IP56标志的电机在一定压力下可以防尘、防止溅水和水进入。

4） 密封电机可以在液体中使用，防水电机外壳的结构可以防止水在一定压力下进入西安西玛电机内部。当防水电机浸入水中时，电机外壳的结构可以防止水进入电机内部。潜水电机可以在额定水压下在水中长时间工作。例如，用于潜水泵、潜水泵等。5）防爆电机主要用于爆炸危险环境。电机外壳的结构足以防止内部气体爆炸传递到电机外部，导致电机外部可燃气体爆炸。在煤矿、石油和化工等行业，防爆电机的构造及其适用的危险点在国家标准中有严格而详细的规定。选择电机时应特别小心。

2.低压笼型转相异步电动机的冷却方式和选择

低压笼型转相异步电动机冷却方法综述

低压笼型三相异步电动机的冷却过程主要是指电动机冷却回路的布置、冷却介质的形状以及冷却介质的驱动方法。所有用途的电机都使用空气作为冷却介质，使用外壳的表面冷却。一次和二次冷却介质均由自循环驱动。电机冷却过程的代码由字母IC、冷却液代码和两个识别号组成。第一个数字表示冷却回路的布局；第二个数字表示冷却介质的驱动方法。

西安西玛电机的通常的冷却方法分为：

1） 开放式、防滴式、冷却方式IC01空气可以通过电机内置风扇进出电机腔体，并去除电机内部热量。

2） 封闭式，防护等级为IP44或更高，冷却方式分为：IC411-全封闭自风扇冷却，电机外壳配有散热片，通过内置风扇循环。全封闭自风扇冷却电机具有结构简单、制造成本低的优点，在电机性能允许且能够达到冷却效果时应优先考虑。IC511-全封闭自风扇冷却，电机周围有散热管，通过内置风扇循环。IC611-电机的上部配有散热管散热器，该散热器通过内置风扇循环。电机功率大，需要一定的散热量。当电机自身的散热不能满足散热要求时使用，如YKK和YAKK系列电机，电机独立于水冷运行。IC81W是完全封闭的，电机上部有一个水冷式冷却器，内部气道通过内置风扇循环。这种冷却方法具有大的冷却能力，并且可以实现大的电机功率。缺点是需要水源和管道，成本高，结构复杂，维护困难。IC416-全封闭，电机外壳配有散热片，内部气道通过内置风扇循环，外部气道通过强制风扇循环。（变频电机）IC616-电机上部装有散热管散热器，内部气道通过内置风扇循环，外部气道通过强制风扇循环。

2.2低压笼型三相异步电动机冷却方式的分类与选择

低压笼型三相异步电动机分为通风和冷却两种方式

1） 自冷却：电动机完全依靠表面辐射和自然气流进行冷却。大多数短期电机，如起重机系列电机，在长时间运行和自由冷却后停止。

2） 自冷式：电动机由自己的风扇驱动，风扇提供冷却空气来冷却电动机的表面或内部。由于结构简单方便，大多数连续运行电机使用80%的低压笼型三相异步电机。

3） 冷却风扇：提供冷却空气的风扇不是由电动机本身驱动的，而是独立驱动的。大多数变频电机由独立的风扇冷却。

4） 管道通风类型：冷却空气不是直接从电机外部或电机内部引入或排出，而是由电机通过管道引入或排出。一般用于中型电机。

5） 闭路气体或液体冷却：用于冷却电动机的介质在包括电动机和冷却器在内的闭路中循环。

6） 表面冷却和内部冷却：不通过电机导体内部的冷却介质称为表面冷却，而流经电机导体内部时的冷却介质则称为内部冷却。电机冷却方式的选择原则是：考虑到电机的独立性，电机冷却方式可以使用自风扇冷却而不是强制冷却，也可以使用空气冷却而不是水冷。

3.低压笼型三相异步电动机安装型式概述及选择

西安泰富西玛电机低压笼型三相异步电动机的安装类型代码由三部分组成。第一部分是代码IM，这是一种国际通用的安装方法代码，也称为IM代码；第二部分是字母B或V，其中B表示电机在使用时是水平安装的，即其轴线在水平方向上。V表示电机使用时垂直安装，其轴线垂直于水平方向；第三部分紧跟第二部分，由1-2个阿拉伯数字组成。不同的数字代表不同的含义。

低压笼型三相异步电动机的安装类型可分为水平安装和垂直安装，也可分为无法兰端盖和有法兰端盖两种。卧式电机的安装类型主要分为B3、B5和B35；立式电机的安装类型主要有V1、V3、V5、V6、V15和V36。立式和法兰式电机更昂贵。通常，根据设备的安装类型，首选水平电机，特殊情况下使用垂直电机。确保为不同的安装类型选择正确的轴承：对于座数较大的卧式电机，选择具有高承载能力的柱轴承作为前轴承，对于立式电机，选择一端能够承受轴向载荷的轴承。

低压笼型三相异步电动机的主轴一般用“D”表示，用于连接西玛电机与机械负载，传递转矩和速度，输出机械功率。轴有不同类型，如单轴延伸、双轴延伸、圆柱形轴体、锥形轴体等。电机主轴通常为圆柱形单轴结构，可根据实际需要选择。在双轴电机中，主轴是指直径较大的一端。如果两个轴的直径相同，则另一端配备有风扇、制动器或编码器，而没有这些装置的一端则不安装。在双轴电机中，从电机排气箱右侧的一端看，另一端用“N”表示。

4.结论

保护等级反映了西玛电机产品的保护性能。在选择电机时，应根据实际使用环境选择适当的防护等级，以达到防水防尘的目的。过度保护可能导致材料消耗增加和经济性差；保护级别的选择不合理，异物可能进入电机空腔，并且在操作过程中可能发生不必要的错误。在选择电机时，更多地考虑了功率、安装尺寸、极数和效率等参数，忽略了电机的保护水平。

例如，IP23电机通常用于不合适的环境中，在这些环境中，电机绕组经常被弄脏和损坏。泰富西玛电机的绕组部分布满灰尘，尤其是导电灰尘，对绕组的腐蚀很大。如果电机绕组被灰尘覆盖，绕组的散热会受到很大阻碍。如果灰尘中含有导电物质，可能会导致电机绕组出现接地和相间故障等质量缺陷；灰尘进入定子和转子之间的气隙或进入轴承系统会导致电机扫过孔。在储存和现场作业中，保持电机的防护水平尤为重要，必须采取防风防沙、密封和防潮等措施。

一方面是西玛电机电气部分的安全要求，另一方面是对电机的防锈要求。如果电机和设备之间的插头表面生锈，这可能会导致插头或安装精度不一致，例如损坏电机轴延伸部分、底座、法兰盖安装表面等，这可能导致电机的运行状态恶化。
