西安西玛高压电机必须处理好的几大问题!

内容简介:对于西安西玛高压、高速的大型电机,一般端部都伸出较长,因而受到较大的机械力。特别是突然短路所产生的电磁力,可达到稳态时的百倍以上,它使绕组端部承受弯曲力矩,其最大的弯曲力矩产生在绕组出槽口处。
      很多机电专业的朋友对高压电机线圈制作的过程颇感兴趣,而对于一层又一层绝缘的包扎过程觉着特别不可思议。着实,高压电机线圈的加工是非常繁琐的工艺,即使采用了自动化的设备,总有一些环节需要手工一下一下的完成。其实每一项认为繁琐的内容都有其必要性的道理,今天西安西玛电机与各位分享一下定子绕组紧固的理论要求,也许对于制造过程的内容也就见怪不怪了。

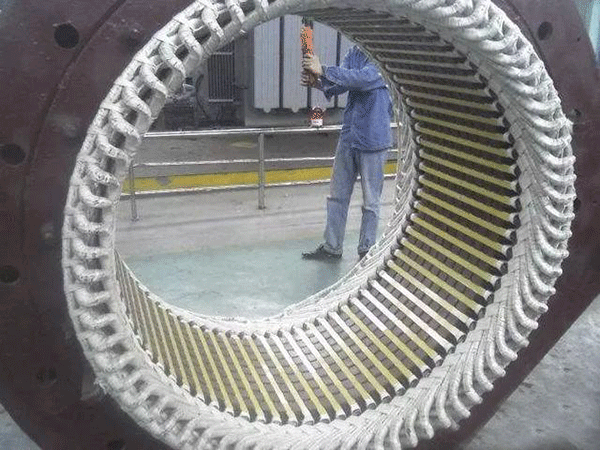

西安西玛高压电机必须处理好的几大问题——西安西玛电机
      对于绕组在运行中受到电磁力的作用,当出线端发生突然短路时,电磁力将增大数十倍。此外西安西玛高压电机的线圈与槽壁如接触不良,将出现电容放电,产生电腐蚀作用,立式电机还须防止线棒下沉。因此,定子绕组也必须采取可靠的紧固措施。

1、西安西玛高压电机槽内线棒所受的电磁力及其紧固

      铁心槽内线棒所受的电磁力正比于上、下层线棒电流的乘积及槽内线棒长度;而反比于定子槽宽。力的作用方向为当同槽线棒中的电流方向相同时,电磁力将两层线棒均压向槽底;当槽内两层线棒中的电流方向相反时,电磁力将上层线棒压向槽楔,下层线棒压向槽底。同槽线棒如果是同一相的,则电流方向总是相同的;当相电流达到幅值时,作用于线棒的电磁力达到最大值;同槽线棒如果是异相的,则电流方向有时相同,有时相反,作用于线棒的电磁力总是小于上述的最大值。根据计算结果,一台10万千瓦的发电机在正常运行时,作用于下层线棒每厘米长度上的电磁力约为20牛,作用于上层线棒每厘米长度上的电磁力约为15牛。若单相突然短路时,不计及磁路饱和效应,该电磁力约可达正常运行时的120倍;如计及饱和效应,约为70倍。

      在大型汽轮发电机中,定子线棒的槽内紧固常采用下列三种结构方式;

      (1)槽口用对头楔楔紧,并垫以弹性波纹垫条,槽底及层间垫以半导体适形材料制成的垫条。槽内线棒嵌入后需压型,并进行固化。

      (2)采用填料固定,下线前放入薄衬垫,并涂半导体填料,下层线棒嵌入后将填充满间隙,嵌上层线棒。槽内线棒经压紧后,要进行固化。

      (3)槽口以对头楔楔紧,侧面采用“扩槽斜模”方法楔紧。即在铁心压装时,每叠够一定长度(300~500毫米)便叠上一段扩大了槽形的铁心,线圈嵌入槽后,在其侧面打入半导体的斜楔,这种结构不需要固化。

2、西安西玛高压电机定子绕组端部紧固

      对于西安西玛高压、高速的大型电机,一般端部都伸出较长,因而受到较大的机械力。特别是突然短路所产生的电磁力,可达到稳态时的百倍以上,它使绕组端部承受弯曲力矩,其最大的弯曲力矩产生在绕组出槽口处。不仅是突然短路时,就是在运行过程中的负载变动,也将对绕组端部产生冲击应力。如果绕组端部未经可靠地紧固,则槽口处的绕组绝缘,由于不断的小冲击,将会发生经常性的振动,使绝缘受伤、脱落、甚至破裂,造成高压击穿事故。所以绕组端部在轴向、径向和切向都必须可靠地紧固。

      定子绕组线棒出槽口处可用梳齿形板或对头斜楔绝缘块固定。

      对于中小容量汽轮发电机,绕组端部可以用经过浸渍处理的无纬玻璃丝绳、涤玻绳或涤纶带绑扎在端箍上,线圈之间用垫块垫实,再用涤纶带扎紧。为防止涡流发热,绕组端部支承件大都采用非磁性材料。

      对于大容量发电机或线负荷较高(水内冷电机)的发电机,定子绕组的端部采用绝缘压板固定在绝缘支架上的结构。

      为允许定子绕组线棒对铁心有相对位移的可能,有些大容量发电机采用在轴向能够随动的端部固定结构。

      对于大型水轮发电机,为防止线棒下沉,对端部的衬块、间隔块、端箍、压板等与线棒的接触面,以及上、下层线棒之间均采用环氧涤纶毡适形材料,或用浸环氧胶粘剂的涤纶毡束加以固定。
