电机的结构详解。

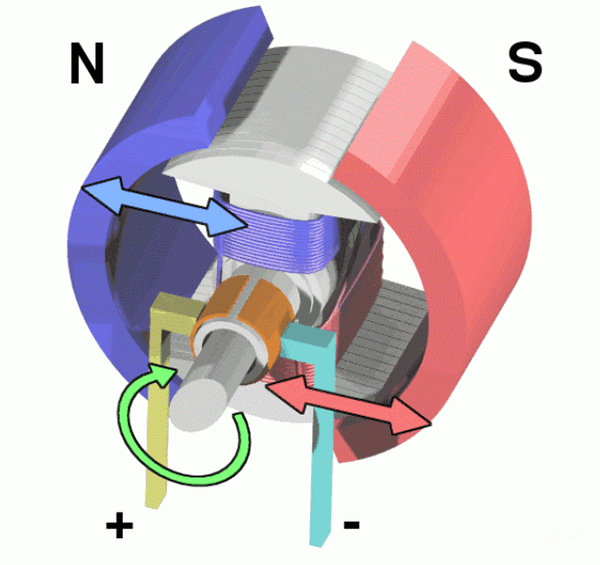

      电机（俗称“马达”）是指依据电磁感应定律实现电能转换或传递的一种电磁装置。在电路中用字母M表示。它的主要作用是产生驱动转矩，作为用电器或各种机械的动力源。发电机在电路中用字母G表示。它的主要作用是利用电能转化为机械能。

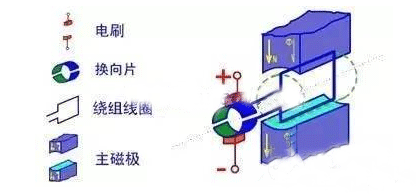

      电动机主要包括一个用以产生磁场的电磁铁绕组或分布的定子绕组和一个旋转电枢或转子和其它附件组成。在定子绕组旋转磁场的作用下，其在电枢鼠笼式铝框中有电流通过并受磁场的作用而使其转动。

电机制造工艺内容

      1、机加工工艺：包括转子加工、轴加工。

      2、铁芯制造工艺：包括磁极铁芯的冲片制造、冲片叠压。

      3、绕组制造工艺：包括线圈制造，绕组嵌装及其绝缘处理（包括短路环焊接）。

      4、鼠笼转子制造工艺：包括转子铁芯的叠压，转子压铸。

      5、电机装配工艺：包括支架组件的铆压，电机的主副定子铆压和装配等。

电机的基本结构
      一、三相异步电动机的结构，由定子、转子和其它附件组成。

      （一）定子（静止部分）
      1、定子铁心

      作用：电机磁路的一部分，并在其上放置定子绕组。

      构造：定子铁心一般由0.35~0.5毫米厚表面具有绝缘层的硅钢片冲制、叠压而成，在铁心的内圆冲有均匀分布的槽，用以嵌放定子绕组。

      定子铁心槽型有以下几种：

      半闭口型槽：电动机的效率和功率因数较高，但绕组嵌线和绝缘都较困难。一般用于小型低压电机中。

      半开口型槽：可嵌放成型绕组，一般用于大型、中型低压电机。所谓成型绕组即绕组可事先经过绝缘处理后再放入槽内。开口型槽：用以嵌放成型绕组，绝缘方法方便，主要用在高压电机中。
      2、定子绕组

      作用：是电动机的电路部分，通入三相交流电，产生旋转磁场。

      构造：由三个在空间互隔120°电角度、队称排列的结构完全相同绕组连接而成，这些绕组的各个线圈按一定规律分别嵌放在定子各槽内。

      定子绕组的主要绝缘项目有以下三种：（保证绕组的各导电部分与铁心间的可靠绝缘以及绕组本身间的可靠绝缘）。

      1）对地绝缘：定子绕组整体与定子铁心间的绝缘。

      2）相间绝缘：各相定子绕组间的绝缘。

      3）匝间绝缘：每相定子绕组各线匝间的绝缘。

      电动机接线盒内的接线：

      电动机接线盒内都有一块接线板，三相绕组的六个线头排成上下两排，并规定上排三个接线桩自左至右排列的编号为1（U1）、2（V1）、3（W1），下排三个接线桩自左至右排列的编号为6（W2）、4（U2）、5（V2），。将三相绕组接成星形接法或三角形接法。凡制造和维修时均应按这个序号排列。

      3、机座

      作用：固定定子铁心与前后端盖以支撑转子，并起防护、散热等作用。

      构造：机座通常为铸铁件，大型异步电动机机座一般用钢板焊成，微型电动机的机座采用铸铝件。封闭式电机的机座外面有散热筋以增加散热面积，防护式电机的机座两端端盖开有通风孔，使电动机内外的空气可直接对流，以利于散热。

      （二）转子（旋转部分）
      1、三相异步电动机的转子铁心：

      作用：作为电机磁路的一部分以及在铁心槽内放置转子绕组。

      构造：所用材料与定子一样，由0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。通常用定子铁心冲落后的硅钢片内圆来冲制转子铁心。一般小型异步电动机的转子铁心直接压装在转轴上，大、中型异步电动机（转子直径在300~400毫米以上）的转子铁心则借助与转子支架压在转轴上。
      2、三相异步电动机的转子绕组

      作用：切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。

      构造：分为鼠笼式转子和绕线式转子。

      1）鼠笼式转子：转子绕组由插入转子槽中的多根导条和两个环行的端环组成。若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于100KW以上的电动机采用铜条和铜端环焊接而成。

      2）绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集流环上，再通过电刷与外电路联接。

      特点：结构较复杂，故绕线式电动机的应用不如鼠笼式电动机广泛。但通过集流环和电刷在转子绕组回路中串入附加电阻等元件，用以改善异步电动机的起、制动性能及调速性能，故在要求一定范围内进行平滑调速的设备，如吊车、电梯、空气压缩机等上面采用。

      （三）三相异步电动机的其它附件
      1、端盖：支撑作用。

      2、轴承：连接转动部分与不动部分。

      3、轴承端盖：保护轴承。

      4、风扇：冷却电动机。

      二、直流电动机采用八角形全叠片结构，不仅空间利用率高，而且当采用静止整流器供电时，能承受脉动电流和快速的负载电流变化。直流电动机一般不带串励绕组，适用于需要正、反 电动机转的自动控制技术中。根据用户需要也可以制成带串励绕组。中心高100～280mm的电动机无补偿绕组，但中心高250mm、280mm的电动机根据具体情况和需要可以制成带补偿绕组，中心高315～450mm的电动机带有补偿绕组。中心高500～710mm的电动机外形安装尺寸及技术要求均符合IEC国际标准，电机的机械尺寸公差符合ISO国际标准。
