电机耐电压试验注意事项。

      耐压试验的专业术语为介电强度试验（以下简称耐压试验），是电机产品的一个重要检查项目，对于大多数电机生产厂家会在电工半成品和检查试验两个环节进行该项目的检查，但因被测试对象状态的不一致性，两个环节所施加的电压峰值有所区别。

      耐压试验因所加电压有交流和直流之分，所以又分成耐交流电压试验和耐直流电压试验两种，两者不能相互代替。对于中小型电机，如无特殊说明，可理解为只要求进行耐交流电压试验。限于篇幅限制，本文只对耐交流电压试验进行简述。
对新绕组首次试验

      试验设备采用专用的耐电压试验仪，仪器的选择应按照实测电机的规格选择，试验方法、试验峰值及相关的注意事项包括：

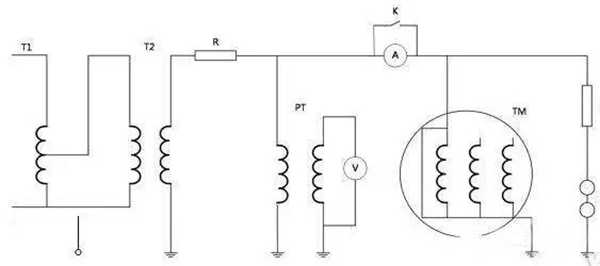

      升压变压器的高压输出端接被试绕组，低压端接地。测试现场的接地线必须定期检查，预防因接地不良导致事故。

      被测试电机外壳（或铁心）以及未加高压的绕组都应可靠接地。

      试验加压时间分为1min和1s两种；对于电机成品按1min方法耐压试验，电压值按GB755具体的规定值。

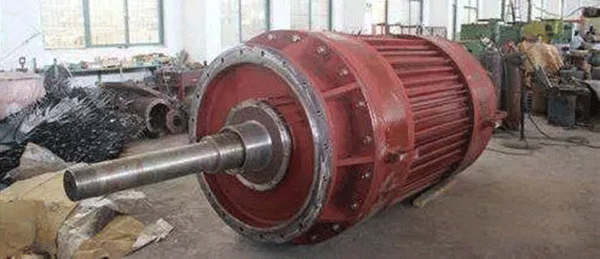

      对于电机定子和绕线电机转子半成品，应较整机产品有所增加，具体在产品的技术条件中有规定。

      为防止被试绕组储存电荷放电击伤试验人员，试验完毕，要将被试绕组对地放电方可拆下接线，这一点对较大容量的电机尤为必要。
成品电机耐电压试验施压峰值

      该规定不包括直流电机、同步电机、非永久短路的异步电机（或同步感应电机转子）、励磁电机及电机与装置的成套组合。

      额定功率不超过1kW，且额定电压不超过100V的电机，试验压值按式（1）。

      U试验=2UN+500…………………（1）

      式（1）中：

      U试验—电机耐压试加电压峰值，单位V；

      UN—电机的额定电压，单位V。

      额定功率小于10000kW的旋转电机，试验压值按式（2），但最低不能低于1500V；式中代号同式（1）。

      U试验=2UN+1000…………………（2）

      额定功率不小于10000kW，且额定电压不超过24kV的旋转电机，试验压值按式（3），式中代号同式（1）。

      U试验=2UN+1000…………………（3）

      额定功率不小于10000kW，且额定电压大于24kV的旋转电机，试验电压值按协议规定。
不同试验方法下施加电压的规定

      1min方法试验时，加电压应从不超过试验电压的一半开始，然后均匀地或每步不超过全值的5%逐步升至全值，这一过程所用时间应不少于10s。加压达到lmin再逐渐将电压降至试验电压的一半以后才允许关断电源。该要求在电压测试仪中实现，电机厂家无需再进行设定。

      1s的方法仅限于批量生产的额定功率≤200kW，额定电压UN≤lkV的电机；采用该方法试验时，试验电压要高于lmin方法规定值的20%，即1min试验方法施压值的1.2倍。

重复耐压试验及修理电机耐压要求

      耐电压试验对电机绕组因积累效应会有不同程度的损伤，一般不进行重复试验。必须试验时，应降至首次试验电压的80%进行。为排除电机受潮等因素，在耐电压前应通过烘干及绝缘电阻检测手段确保电机处正常状态。

      对于修理电机，若为全新绕组，则可以按新绕组测试施加电压，如果为局部修理绕组，施加电压按新绕组的75%执行。
