伺服电机编码器绝对式和增量式区别。

      编码器(encoder)是将信号(如比特流)或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者称为码盘，后者称为码尺。按照读出方式编码器可以分为接触式和非接触式两种;按照工作原理编码器可分为增量式和绝对式两类。增量式编码器是将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，用脉冲的个数表示位移的大小。绝对式编码器的每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。

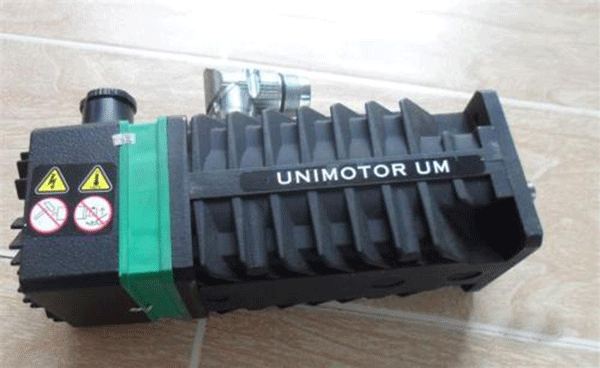

伺服电机编码器

      增量伺服电机编码器介绍

      增量编码除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，国产和早期的进口伺服大都采用这样的形式，线比较多。

      增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。

      解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。

      比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。

      绝对伺服电机编码器介绍伺服电机编码器绝对式和增量式区别

      绝对型旋转光电编码器，因其每一个位置绝对唯一、抗干扰、无需掉电记忆，已经越来越广泛地应用于各种工业系统中的角度、长度测量和定位控制。

      绝对编码器码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线……编排，这样，在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码)，这就称为n位绝对编码器。这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。

      绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。

      由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于伺服电机上。绝对型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，因此，绝对编码器在多位数输出型，一般均选用串行输出或总线型输出，德国生产的绝对型编码器串行输出最常用的是SSI(同步串行输出)。

      从单圈绝对式编码器到多圈绝对式编码器　旋转单圈绝对式编码器，以转动中测量光码盘各道刻线，以获取唯一的编码，当转动超过360度时，编码又回到原点，这样就不符合绝对编码唯一的原则，这样的编码器只能用于旋转范围360度以内的测量，称为单圈绝对式编码器。如果要测量旋转超过360度范围，就要用到多圈绝对式编码器。

      编码器生产厂家运用钟表齿轮机械的原理，当中心码盘旋转时，通过齿轮传动另一组码盘(或多组齿轮，多组码盘)，在单圈编码的基础上再增加圈数的编码，以扩大编码器的测量范围，这样的绝对编码器就称为多圈式绝对编码器，它同样是由机械位置确定编码，每个位置编码唯一不重复，而无需记忆。

      多圈编码器另一个优点是由于测量范围大，实际使用往往富裕较多，这样在安装时不必要费劲找零点，将某一中间位置作为起始点就可以了，而大大简化了安装调试难度。多圈式绝对编码器在长度定位方面的优势明显，欧洲新出来的伺服电机基本上都采用多圈绝对值型编码器。

      伺服电机编码器绝对式和增量式区别

      增量与绝对是指的编码器是增量式还是绝对式。增量式只能记住它自己走了多少步，当然，还会有一个原点。在开机，第一次走过原点以前，它是不知道自己的位置在什么地方的。而绝对编码器只要上电就能知道自己现在所处的位置。绝对编码器需要刻更多的线，成本更高，性能更好，所以贵。
